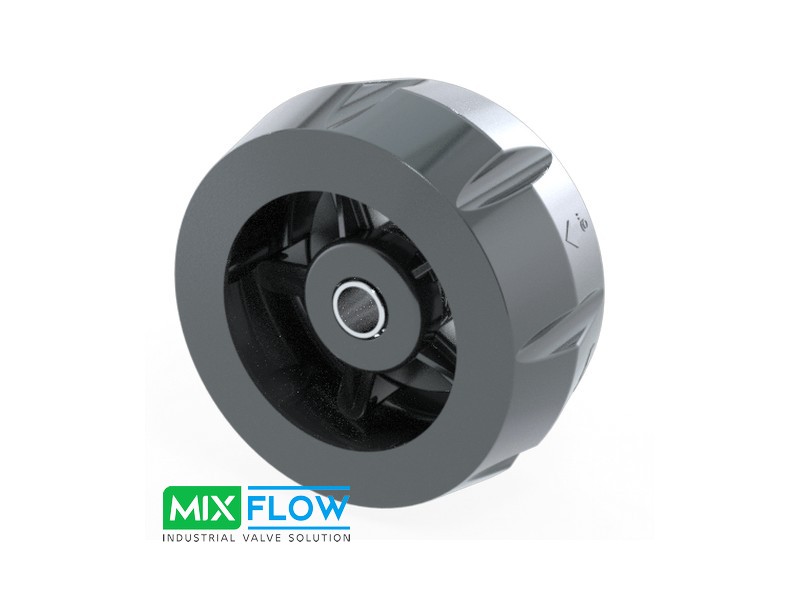

Zawór zwrotny płytkowy, GH, DN125-DN200

Zawór zwrotny płytkowy GH to sprężynowy zawór międzykołnierzowy Wafer przeznaczony przede wszystkim do instalacji wymagających kompaktowej armatury zwrotnej w większych średnicach. Seria dostępna jest w zakresie DN125–DN200 i dla ciśnienia roboczego do 25 bar, z możliwością zabudowy pomiędzy kołnierzami PN10–PN25 lub ANSI 150. Zawory płytkowe GH występują w dwóch podstawowych wykonaniach materiałowych: z korpusem ze staliwa węglowego ASTM A216 WCB lub ze stali nierdzewnej / kwasoodpornej CF8M (AISI 316). Gniazdo i dysk wykonane są ze stali AISI 316L.

Seria GH dostępna jest z uszczelnieniem metal–metal oraz z uszczelnieniami miękkimi NBR, EPDM, FKM lub PTFE, dobieranymi do medium i temperatury pracy. Standardowa sprężyna wykonana jest ze stali AISI 316, a zawór może pracować w różnych pozycjach montażowych. Standardowe wykonanie metal–metal może pracować do +250°C. W wykonaniu ze sprężyną z Hastelloy maksymalna temperatura robocza wzrasta do +400°C, przy czym dopuszczalne ciśnienie maleje wraz ze wzrostem temperatury.

Seria GH produkowana przez Ghibson Valves może być dostarczana również w wykonaniach specjalnych do wodoru, tlenu technicznego oraz z deklaracją silicon free. Dla korpusów WCB dostępny jest test udarności do -29°C, natomiast dla wykonań nierdzewnych do -55°C. Dla mniejszych średnic DN15–DN100 odpowiednim rozwiązaniem jest seria GB, lub GA natomiast przy wymaganych wyższych ciśnieniach należy rozważyć serię GT. Więcej informacji o konstrukcji armatury znajduje się w poradniku Zawory zwrotne – budowa, konstrukcje i zastosowania, a praktyczne kryteria doboru opisujemy w artykule Jaki zawór zwrotny wybrać?.
