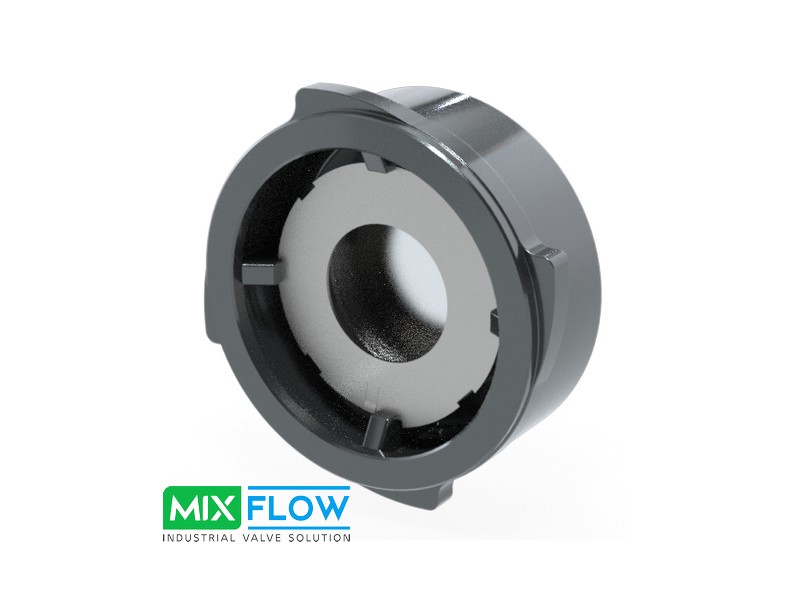

Zawór zwrotny płytkowy, GB, DN15-DN100, nierdzewny

Seria GB to kompaktowy zawór zwrotny o konstrukcji płytkowej, przeznaczony do montażu międzykołnierzowego Wafer i wykonany ze stali nierdzewnej (kwasoodpornej). Zawór zabezpiecza instalację przemysłową przed przepływem zwrotnym.. Seria dostępna jest w zakresie DN15–DN100 i dla ciśnienia roboczego do 52 bar. Korpus wykonany jest ze stali nierdzewnej / kwasoodpornej CF8M (AISI 316), dysk z AISI 316L, a standardowa sprężyna z AISI 316. Konstrukcja umożliwia pracę w różnych pozycjach montażowych, przy zachowaniu właściwego kierunku przepływu przez zawór.

Zawór zwrotny GB dostępny jest z uszczelnieniem metalicznym (metal-metal) oraz z elastomerami miękkimi (NBR, EPDM, FKM) dobieranymi w zależności od rodzaju medium oraz temperatury pracy. Standardowe wykonanie metal–metal może pracować w temperaturze do +250°C. Sprężyna zapewnia szybkie zamknięcie zaworu po zaniku przepływu, a minimalne ciśnienie otwarcia standardowego wykonania GB zależy od średnicy i pozycji montażu i jest w zakresie 9–30 mbar, dzięki czemu zawór może pracować również w instalacjach o niewielkiej różnicy ciśnień. Jeżeli wymagany jest indywidualny dobór sprężyny, praca bez sprężyny lub zastosowanie zaworu jako przerywacza próżni, odpowiednim rozwiązaniem jest seria GA.

Seria GB produkowana przez Ghibson Valves może być dostarczana również w wykonaniach specjalnych do wodoru, tlenu technicznego oraz z deklaracją silicon free. Dla nierdzewnego korpusu dostępne jest także wykonanie z testem udarności do -55°C, przeznaczone do projektów wymagających rozszerzonej dokumentacji materiałowej. Przy doborze należy uwzględnić medium, temperaturę, ciśnienie robocze, rodzaj uszczelnienia oraz pozycję montażu. Więcej informacji o budowie i zastosowaniu armatury zwrotnej znajduje się w poradniku Zawory zwrotne – budowa, konstrukcje i zastosowania, natomiast praktyczne kryteria doboru opisujemy w artykule Jaki zawór zwrotny wybrać?.
