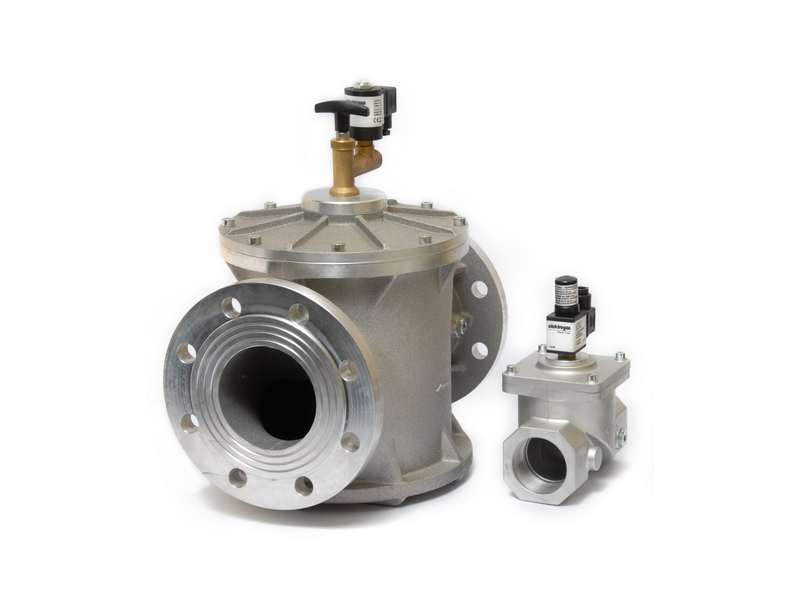

Zawory szybkozamykające EVA / 6EVA – zamykanie impulsem
OPIS
Zawory EVA / 6EVA to automatyczne zawory szybkozamykające przeznaczone do współpracy z systemami detekcji gazu. Zawór jest otwierany ręcznie i pozostaje otwarty bez konieczności ciągłego zasilania, natomiast impuls elektryczny z centrali lub sterownika powoduje natychmiastowe zamknięcie i odcięcie dopływu gazu. Ponowne otwarcie wymaga ręcznego odblokowania zaworu po usunięciu przyczyny alarmu. Więcej o zasadach działania i doborze armatury opisaliśmy w poradniku o zaworach do systemów detekcji gazu.
Dostępne są dwa warianty w zależności od ciśnienia roboczego w instalacji, seria EVA do 600 mbar, natomiast 6EVA do 6 bar. Dostępne są przyłącza gwintowane od 1/2" do 2" oraz kołnierzowe od DN40 do DN300. Standardowym napięciem sterującym jest 12 V DC, dostępne są również warianty zasilania 24VDC, 230VAC oraz wykonia Atex dla stref zagrożonych wybuchem. Wymagania dla armatury gazowej opisaliśmy w poradniku o PED i ATEX. Opcjonalnie zawory mogą być wyposażone w wyłącznik krańcowy PCS sygnalizujący położenie zaworu.
Elektrozawory grzybkowe EVA / 6EVA stosowane są m.in. w kotłowniach gazowych, obiektach przemysłowych, halach i magazynach, instalacjach z promiennikami gazowymi oraz innych obiektach wyposażonych w system detekcji gazu. Standardowe wykonania przeznaczone są m.in. do gazu ziemnego i LPG, natomiast seria EVA-Bio / 6EVA-Bio umożliwia zastosowanie z biogazem i wybranymi gazami agresywnymi.
Jeśli instalacja wymaga zamykania zaworu poprzez zanik zasilania zamiast impulsu — sprawdź zawór EVC.
Zapytania ofertowe
+48 58 676 55 39 |
Wyślij zapytanie
+48 58 676 55 39
Parametry
| Charakterystyka: | Ręczne otwarcie / Szybkie zamknięcie <1sek. - zamykanie impulsem | Korpus: | Aluminium Opcja: zabezpieczenie antykorozyjne |
| Zasilanie: | 12VDC (standard) Opcja: 24VDC lub 230VAC | Uszczelnienie: | Standard: NBR do gazu Opcja: do gazów agresywnych |
| Zakres średnic: | gwintowane: 1/2" do 2" kołnierzowe: DN40 - DN300 | Przyłącze: | Gwint Rp lub NPT Kołnierz: PN lub ANSI |
| Zakres ciśnienia: | 600mbar (60kPa), 6bar (600kPa) | Montaż: | Poziomy lub pionowy (przepływ do góry) |
| Temperatura robocza: | od -20°C do +60°C | Certyfikaty: | CE, PED Opcja: Atex |
| Charakterystyka: | Ręczne otwarcie / Szybkie zamknięcie <1sek. - zamykanie impulsem |
| Zasilanie: | 12VDC (standard) Opcja: 24VDC lub 230VAC |
| Zakres średnic: | gwintowane: 1/2" do 2" kołnierzowe: DN40 - DN300 |
| Zakres ciśnienia: | 600mbar (60kPa), 6bar (600kPa) |
| Temperatura robocza: | od -20°C do +60°C |
| Korpus: | Aluminium Opcja: zabezpieczenie antykorozyjne |
| Uszczelnienie: | Standard: NBR do gazu Opcja: do gazów agresywnych |
| Przyłącze: | Gwint Rp lub NPT Kołnierz: PN lub ANSI |
| Montaż: | Poziomy lub pionowy (przepływ do góry) |
| Certyfikaty: | CE, PED Opcja: Atex |
Zastosowania
Kotłownie gazowe, zakłady produkcyjne oraz elektrociepłownie zasilane gazem
Silniki gazowe i agregaty kogeneracyjne
Hale i obiekty magazynowe ogrzewane promiennikami gazowymi
Piekarnie i obiekty gastronomiczne z zasilaniem gazowym
Systemy detekcji gazu z wyjściem impulsowym
Gaz ziemny, azot, neutralne gazy techniczne, gaz zaazotowany
Biogaz, Biometan
Strefy zagrożenia wybuchem Atex
Zastosowanie
szczególne
Polecamy nasze opracowania w zakresie wyboru właściwego zaworu:
Dokumentacja
Karta katalogowa EVA / 6EVA [pl]Produkty powiązane
Tabela doboru - zawory EVA
| Model | EVA (600mbar) | 6EVA (6bar) |
|---|---|---|
| gwint 1/2" (dostępne na życzenie) | EVA-015 | Produkcja indywidualna |
| gwint 3/4" | EVA-020 | Produkcja indywidualna |
| gwint 1" | EVA-025 | Produkcja indywidualna |
| gwint 1"1/4 | EVA-032 | Produkcja indywidualna |
| gwint 1"1/2 | EVA-040 | Produkcja indywidualna |
| gwint 2" | EVA-050 | Produkcja indywidualna |
| kołnierz DN40 PN16 | Produkcja indywidualna | 6EVA-040F |
| kołnierz DN50 PN16 | Produkcja indywidualna | 6EVA-050F |
| kołnierz DN65 PN16 | Produkcja indywidualna | 6EVA-065F |
| kołnierz DN80 PN16 | Produkcja indywidualna | 6EVA-080F |
| kołnierz DN100 PN16 | Produkcja indywidualna | 6EVA-100F |
| kołnierz DN125 PN16 | EVA-125F | 6EVA-125F |
| kołnierz DN150 PN16 | EVA-150F | 6EVA-150F |
| kołnierz DN200 PN16 | EVA-200F | 6EVA-200F |
| kołnierz DN250 PN16 | EVA-250F | 6EVA-250F |
| kołnierz DN300 PN16 | EVA-300F | 6EVA-300F |
UWAGA!
Podane indeksy są niepełne i nie uwzględniają końcowego doboru zaworu z uwzględnieniem wszystkich opcji wykonania jak: rodzaj medium, potwierdzenie zadziałania on/off, wykonanie do gazów agresywnych, zasilania i wykonania Atex.
