Przepustnice, seria TFD z EPDM, DN40–DN1200

Przepustnice TFD-W i TFD-L to centryczne zawory motylkowe z uszczelnieniem elastomerowym EPDM, przeznaczone są głównie do instalacji wodnych, glikolowych, HVAC, chłodniczych oraz ciepłowniczych. Przepustnice występują w dwóch wariantach zabudowy międzykołnierzowej: Wafer – seria TFD-W oraz LUG – seria TFD-L. Obie wersje przeznaczone są do mediów grupy 2, z uwzględnieniem kompatybilności materiałowej EPDM z medium. Korpus wykonany jest z żeliwa sferoidalnego EN GJS400, a dysk ze stali nierdzewnej AISI 316 (CF8M). Zakres temperatury pracy wynosi od -10°C do +120°C, a chwilowo od -15°C do +130°C. Przepustnice zapewniają obustronną szczelność klasy A wg EN 12266-1.

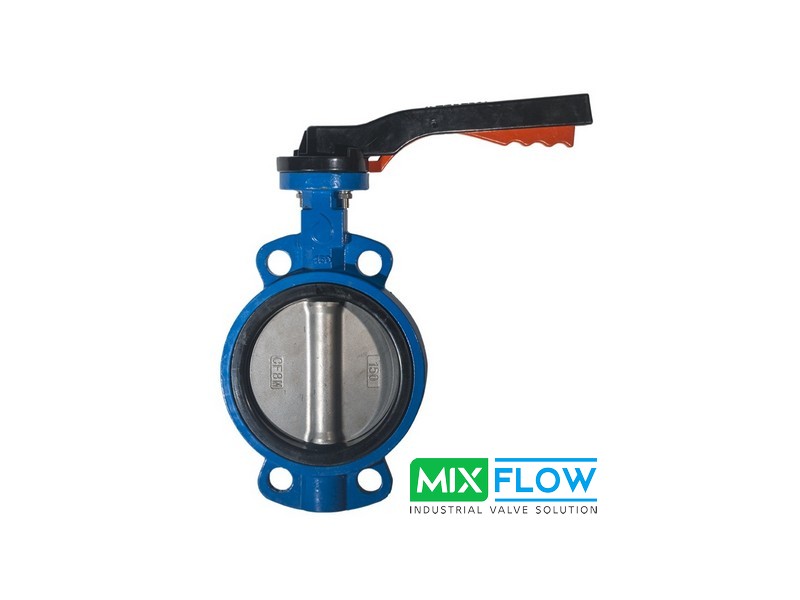

TFD-W Wafer dostępna jest standardowo w zakresie DN40–DN600. Dla średnic do DN600 maksymalne ciśnienie robocze wynosi 16 bar, natomiast wykonania DN700–DN1200 są dostępne na zamówienie i pracują przy maksymalnym ciśnieniu do 10 bar. Dzięki temu wariant Wafer może być stosowany zarówno w typowych instalacjach technologicznych, jak i w rurociągach o dużych średnicach. Przyłącza przystosowane są m.in. do kołnierzy PN10 i PN16 wg EN 1092-2.

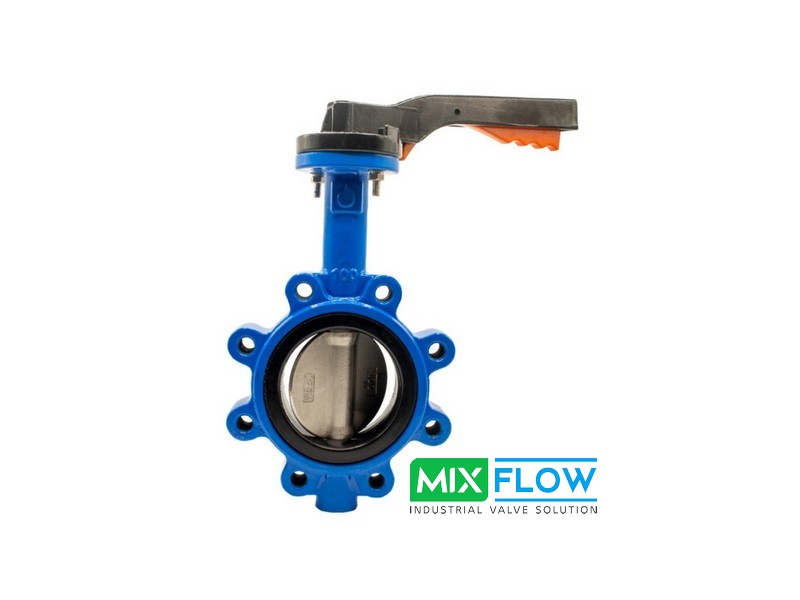

TFD-L LUG obejmuje zakres DN40–DN300 i maksymalne ciśnienie robocze 16 bar. Zaletą przyłącza typu LUG są gwintowane otwory w korpusie przepustnicy, co pozwala na ich  montaż na końcu rurociągu. Wersja TFD-L przeznaczona jest do montażu montaż między kołnierzami w klasie PN10 / PN16 wg EN 1092-2.

Zawory motylkowe serii TFD-W / TFD-L mogą być sterowane ręcznie za pomocą rękojeści lub przekładni ślimakowej.. Ponadto posiadają przyłącze ISO 5211 i mogą być wyposażone w dedykowane siłowniki elektryczne lub napędy pneumatyczne SA lub DA, co pozwala wykorzystywać serię zarówno jako armaturę odcinającą, jak i element zautomatyzowanych instalacji procesowych.  Więcej informacji o konstrukcji i doborze znajdziesz w poradniku o przepustnicach przemysłowych oraz w poradniku o wymaganiach PED i ATEX dla armatury. Dla bardziej zaawansowanych instalacji z możliwością stosowania z medium niebezpiecznym z gr.1 polecamy również serię KI lub konstrukcje z podwójnym lub potrójnym mimośrodem, zwłaszcza dla dużych średnic.
