Przepustnice (damper valves) i żaluzje (louver valves) do spalin i gorącego powietrza

Przepustnice do spalin, nazywane też damper valves lub żaluzjami louver valves spalinowymi, to armatura zaprojektowana do zupełnie innych warunków niż standardowe przepustnice przemysłowe opisane w naszym poradniku o przepustnicach. Tu kluczowym wyzwaniem nie jest ciśnienie, a temperatura medium sięgająca nawet 1000-1100°C. W tym artykule wyjaśniamy, jakie konstrukcje stosuje się w tej kategorii armatury, czym różnią się klasy szczelności, jak dobiera się materiał do temperatury pracy, oraz gdzie te rozwiązania znajdują zastosowanie.

1. Czym różni się przepustnica do spalin od standardowej armatury przemysłowej

Standardowa przepustnica (zawór motylkowy) projektowana jest przede wszystkim pod kątem ciśnienia i szczelności wobec cieczy lub gazów technicznych. Przepustnica do spalin pracuje w zupełnie innym środowisku: wysoka temperatura (często zmienna, z cyklami grzania i chłodzenia), niskie ciśnienie robocze ( bliskie atmosferycznemu), duże średnice z zakresem nawet do DN3000, oraz niestandardowe przekroje kanałów spalinowych (np kwadratowe) względem atypowej armatury przemysłowej. To sprawia, że dobór konstrukcji i materiału rządzi się innymi priorytetami niż przy armaturze do cieczy czy zastosowań gazowych średniego ciśnienia.

2. Rodzaje konstrukcji

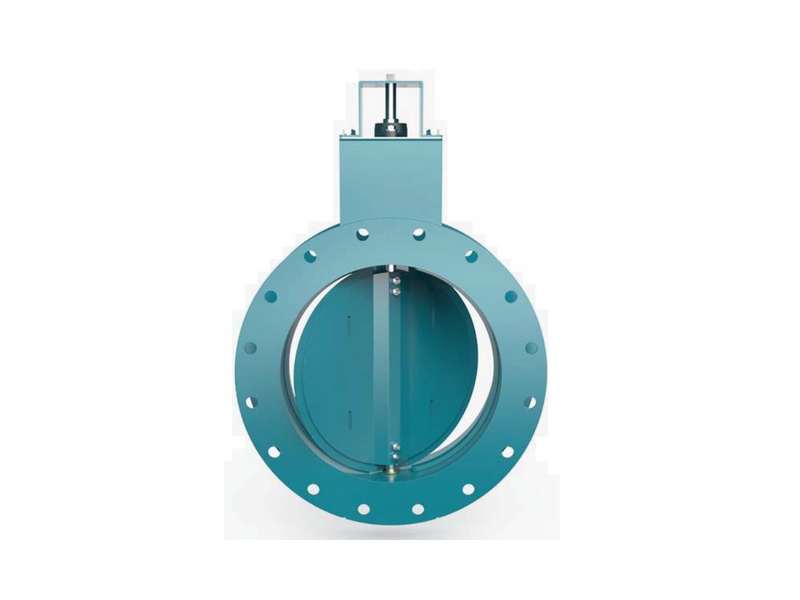

  • Zawory Motylkowe (butterfly damper) – konstrukcyjnie jak w klasycznej przepustnicy: obrotowy dysk na trzpieniu, skalowany jednak do znacznie większych średnic i temperatur. Podstawowe rozwiązanie do zastosowań on/off i regulacyjnych przy okrągłych przekrojach kanałów.
  • Żaluzje ( louver, multi-louver) – zamiast pojedynczego dysku, kilka równoległych łopatek pracujących jak żaluzja okienna, otwierających się synchronicznie. Sprawdzają się przy bardzo dużych przekrojach prostokątnych lub kwadratowych, gdzie pojedynczy dysk byłby nieporęczny konstrukcyjnie i ciężki do napędzania.
  • Promieniowe (radial vane) – okrągły przekrój, wiele łopatek rozmieszczonych promieniście, otwierających się synchronicznie od obwodu ku środkowi (na kształt przysłony aparatu fotograficznego). Stosowane głównie w serwisie regulacyjnym (modulującym), gdzie liczy się precyzyjna, równomierna regulacja przepływu na całym przekroju.
  • Nożowe / gilotynowe (guillotine, slide gate) – płaska płyta wsuwana prostopadle do kierunku przepływu, pełniąca funkcję czysto odcinającą (on/off). Dostępne też w wersji o skróconej długości zabudowy (reduced face-to-face), gdzie przestrzeń montażowa jest ograniczona.
  • Bypass / rozdzielacze strumienia (diverter, three-way bypass) – zamiast tylko odcinać przepływ, kierują go między dwoma różnymi torami (np. do komina awaryjnego i do instalacji odzysku ciepła). Kluczowe w układach z redundancją lub przełączaniem trybu pracy instalacji.
  • Przeciwzwrotne z przeciwwagą (counterweight non-return) – odpowiednik zaworu zwrotnego (patrz nasz poradnik o zaworach zwrotnych), skalowany do dużych przekrojów spalinowych. Klapa z przeciwwagą zamyka się grawitacyjnie przy braku przepływu lub próbie jego cofnięcia, zabezpieczając np. wentylatory czy komin przed przepływem wstecznym.

3. Klasy szczelności wg normy FCI 70-2

Podobnie jak w przypadku armatury procesowej, szczelność zaworów do spalin klasyfikuje się według znormalizowanej skali. W tej branży powszechnie stosuje się amerykańską normę FCI 70-2, definiującą klasy szczelności od II/III (dopuszczalny niewielki przeciek) aż po klasę VI, zerowy przeciek („bubble-tight”).

Najwyższe klasy szczelności osiąga się na dwa różne sposoby, w zależności od konstrukcji przepustnicy i temperatury pracy:

  • Konstrukcja potrójnie mimośrodowa (double/triple eccentric) – analogicznie do triple offset opisanego w naszym poradniku o przepustnicach, taka konstrukcja pozwala uzyskać szczelność w klasie V (wg FCI 70-2)
  • System uszczelnienia powietrzem (air sealing system) – rozwiązanie stosowane tam, gdzie wymagane jest 100% odcięcie medium przy wysokich temperaturach. Specjalnie zaprojektowany dysk, zakończony dwiema równoległymi krawędziami, tworzą między sobą zamkniętą komorę, do której doprowadza się sprężone powietrze uszczelniające pod ciśnieniem wyższym niż ciśnienie procesowe po obu stronach. Dzięki temu ewentualny przeciek zawsze kierowany jest na zewnątrz komory (czyste powietrze wnika w stronę spalin), a nie odwrotnie. To pozwala uzyskać pełną, 100% szczelność niezależnie od temperatury medium.

4. Odporność materiałowa na temperaturę

Dobór materiału korpusu i dysku/łopatek jest bezpośrednio podyktowany temperaturą pracy. To najważniejszy parametr doboru w tej kategorii armatury:

  • Stal węglowa / Corten – zastosowania o niższej temperaturze (typowo do ok. 200°C), gdzie liczy się przede wszystkim koszt.
  • AISI 304 / 316 – zastosowania o podwyższonej temperaturze, do ok. 600°C.
  • AISI 321 / 310 – stale żaroodporne (321 dodatkowo stabilizowana tytanem dla lepszej odporności na pełzanie w wysokiej temperaturze) – zastosowania do ok. 850-1000°C.
  • Wykładzina włóknista lub żaroodporna (fiber-lined / refractory-lined) – przy najwyższych temperaturach (rzędu 1100°C) sama stal konstrukcyjna, nawet żaroodporna, przestaje wystarczać. Rozwiązaniem jest wewnętrzna wykładzina izolacyjna (włóknista ceramiczna lub odlewana żaroodporna), która chroni konstrukcję nośną korpusu, utrzymując ją w bezpiecznej temperaturze, podczas gdy sama wykładzina znosi bezpośredni kontakt ze spalinami o ekstremalnej temperaturze..

5. Przyłącza i przekroje

  • Wafer, kołnierzowe, spawane (butt weld) – w zależności od średnicy i wymagań montażowych, analogicznie do standardowej armatury procesowej.
  • Przekrój okrągły – typowy dla konstrukcji motylkowych, promieniowych i części gilotynowych.
  • Przekrój prostokątny lub kwadratowy – typowy dla konstrukcji żaluzjowych/wielopłatowych oraz dużych instalacji odpylania i filtracji, gdzie kanały spalinowe rzadko mają przekrój okrągły – wymiary dobierane są tu zwykle indywidualnie pod konkretny projekt.

6. Certyfikacja

Przepustnice do spalin podlegają oznakowaniu CE, a przy zastosowaniach w strefach zagrożonych wybuchem (np. instalacje o dużym zapyleniu), certyfikacji ATEX, na tych samych zasadach ogólnych, które opisaliśmy w naszym poradniku o armaturze gazowej. W tej kategorii armatury spotyka się też dodatkowo certyfikację SIL (Safety Integrity Level) – oznaczenie poziomu nienaruszalności bezpieczeństwa dla funkcji krytycznych z punktu widzenia bezpieczeństwa całej instalacji (np. szybkiego odcięcia przepływu spalin w sytuacji awaryjnej) – zwykle towarzyszące rozwiązaniom o najwyższej klasie szczelności.

7. Zastosowania

Przepustnice i żaluzje do spalin znajdują zastosowanie wszędzie tam, gdzie trzeba kontrolować, kierować lub odcinać przepływ gorących gazów i spalin:

  • energetyka i elektrociepłownie, systemy odzysku ciepła,
  • spalarnie odpadów (waste-to-energy) i instalacje kogeneracyjne,
  • biomasa, biogaz i inne instalacje odnawialnych źródeł energii,
  • hutnictwo i piece przemysłowe,
  • przemysł szklarski i cementownie,
  • systemy filtracji i odpylania spalin,
  • kotły i palniki przemysłowe,
  • przemysł chemiczny oraz oil & gas,
  • instalacje HVAC i utleniacze termiczne (thermal oxidizers).

Nasza oferta w tym zakresie znajduje się w kategorii przepustnice wysokotemperaturowe. Obejmie ona zarówno klasyczne przepustnice motylkowe do spalin, jak i rozwiązania żaluzjowe oraz zasuwy nożowe do najbardziej wymagających zastosowań wysokotemperaturowych.

FAQ

Czym różni się przepustnica do spalin od standardowej przepustnicy przemysłowej?

Przepustnica do spalin projektowana jest przede wszystkim pod kątem wysokiej temperatury (do 1000°C i więcej) oraz dużych, często niestandardowych przekrojów kanałów, przy stosunkowo niskim ciśnieniu roboczym. Standardowa przepustnica przemysłowa optymalizowana jest raczej pod kątem ciśnienia i szczelności wobec cieczy lub gazów technicznych w umiarkowanych temperaturach.

Jak osiąga się 100% szczelność w przepustnicy do spalin przy bardzo wysokiej temperaturze?

Poprzez system uszczelnienia powietrzem. Specjalnie zaprojektowany dysk, zakończony dwiema równoległymi krawędziami, tworzą między sobą zamkniętą komorę, do której doprowadza się sprężone powietrze uszczelniające pod ciśnieniem wyższym niż ciśnienie procesowe po obu stronach. Dzięki temu przeciek jest zawsze skierowany na zewnątrz, co eliminuje potrzebę stosowania uszczelnienia miękkiego wrażliwego na wysoką temperaturę.

Jaki materiał wybrać do bardzo wysokiej temperatury spalin?

Do ok. 600°C sprawdza się stal nierdzewna AISI 304/316, do ok. 850-1000°C – stale żaroodporne AISI 321/310, a powyżej tego zakresu (rzędu 1100°C) konieczna jest wewnętrzna wykładzina włóknista lub żaroodporna chroniąca konstrukcję nośną korpusu.

Jaka konstrukcja sprawdzi się przy bardzo dużych, prostokątnych kanałach spalinowych?

Konstrukcje żaluzjowe/wielopłatowe (multi-louver) – kilka równoległych łopatek pracujących synchronicznie, zamiast pojedynczego, niepraktycznie dużego dysku.

Potrzebujesz pomocy w doborze przepustnicy lub żaluzji do instalacji spalinowej? Skontaktuj się z nami – doradzimy odpowiednią konstrukcję, materiał i klasę szczelności pod Twoją temperaturę pracy i medium.
