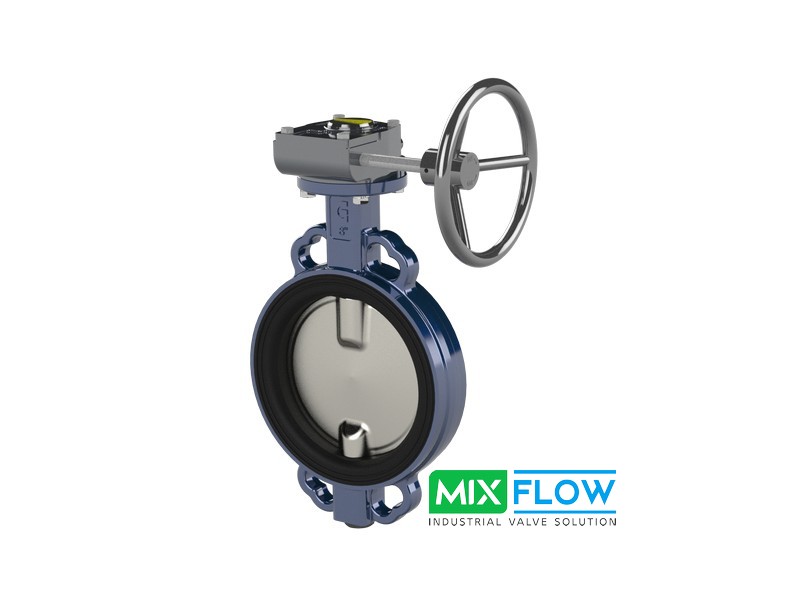

Przepustnica, seria KX, Pmax:25bar, DN50-DN250

Przepustnice serii KX (BVKX – Wafer, BLKX – Lug) to przemysłowa armatura centryczna przeznaczona do instalacji wymagających ciśnienia roboczego do 25 bar, w zakresie średnic DN50–DN250. Wykonanie międzykołnierzowe BVKX Wafer dostępne jest z przyłączami PN25 oraz ASME Class 150 (ANSI 150), natomiast BLKX Lug w standardzie PN25. W porównaniu z serią KA (do 20 bar, ASME #150), KX oferuje wyższe ciśnienie robocze w zakresie średnic do DN250.

Korpusy dostępne są w wykonaniach z żeliwa sferoidalnego, stali węglowej WCB, stali nierdzewnej AISI316 lub brązu aluminiowego. Dyski mogą być wykonane ze stali kwasoodpornej AISI316 (CF8M), Hastelloy, Super Duplex lub brązu aluminiowego. Uszczelnienia NBR, EPDM, EPDM Peroxyde i FKM (Viton) pozwalają dobrać przepustnicę do olejów, węglowodorów, wody i wybranych mediów chemicznych, zależnie od parametrów instalacji.

Konstrukcja antistatic i anti-blowout obejmuje zabezpieczenie wału przed wydmuchnięciem zgodne z EN 736 i API 609 oraz rozwiązania umożliwiające odprowadzanie ładunków elektrostatycznych. W zależności od średnicy stosowana jest manszeta wulkanizowana lub konstrukcja z wałem jednoczęściowym. Przepustnice zapewniają szczelność klasy A według EN 12266-1. Dostępne są wykonania z certyfikacją PED dla mediów grupy 1 i 2, ATEX II 2DG oraz SIL, a także dokumentacją DNV i TA-Luft.

Sterowanie ręczne za pomocą dźwigni lub przekładni ślimakowej albo z odpowiednio dobranym napędem pneumatycznym bądź elektrycznym. Przyłącze zgodne z ISO 5211 ułatwia dobór siłowników różnych producentów.

Przepustnice produkowane są przez Ghibson Valves, którego dystrybutorem w Polsce jest MixFlow – Energy. Dla większych średnic przy nieco niższym ciśnieniu (20 bar, ASME #150) dostępna jest seria KA. W instalacjach wymagających szerszej konfiguracji materiałowej warto rozważyć serię KI, a przy doborze armatury do automatyzacji, serię PD o obniżonym momencie obrotowym. Alternatywą konstrukcyjną są również przepustnice HD z podwójnym mimośrodem. Więcej informacji o wymaganiach certyfikacyjnych znajduje się w poradniku dotyczącym PED i ATEX.
