Divertery i zawory by-pass do spalin, BDV755 / DDV770, Tmax: +600°C

Divertery i zawory bypass to armatura kanałowa przekierowująca przepływ spalin lub gazów między dwoma torami, w przeciwieństwie do klasycznej przepustnicy, która tylko odcina lub reguluje przepływ w jednym kanale. Nazywane są też zaworami rozdzielającymi lub klapami rozdzielającymi, w zależności od konfiguracji.

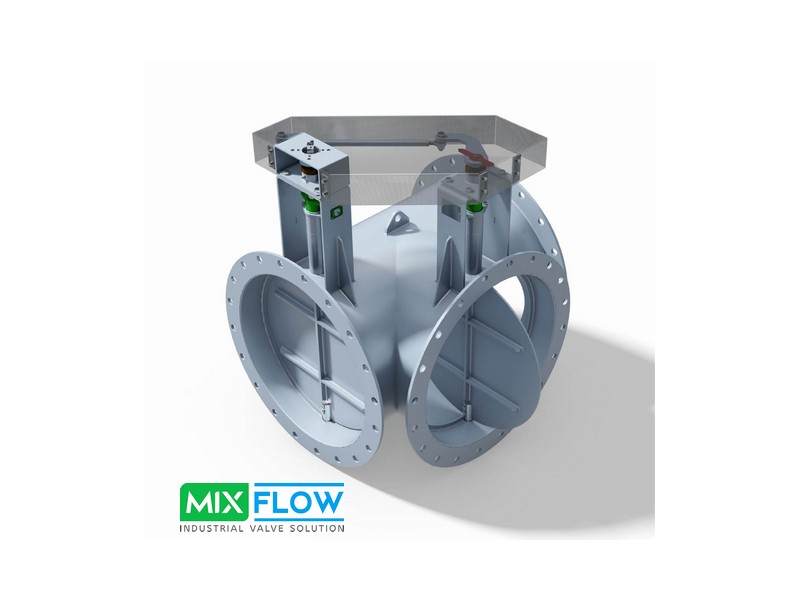

BDV755 to bypass trójdrogowy (Three-Way Bypass Damper), zbudowany z dwóch klap w jednym korpusie. Sterowane wspólnie, kierują strumień gazu na jeden z dwóch torów w układzie 0/100%. Stosowane tam, gdzie trzeba w pełni przełączyć przepływ między dwiema instalacjami, np. między wymiennikiem ciepła a bezpośrednim odprowadzeniem do komina.

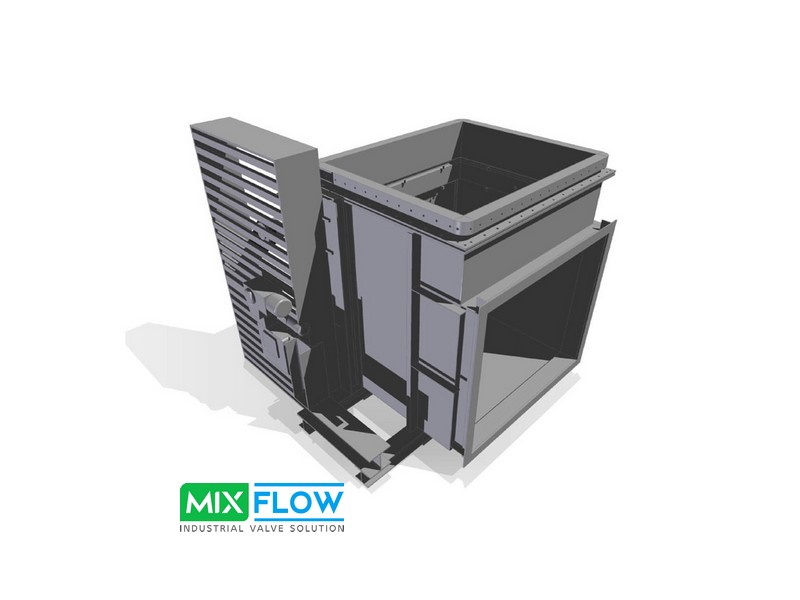

DDV770 to klapy rozdzielające do dystrybucji gazu i spalin (Diverter Damper Valve, Gas Distributor), przeznaczone do kanałów o przekroju kwadratowym lub prostokątnym. Konstrukcja dopasowywana jest indywidualnie do wymaganej geometrii instalacji. Stąd zakres wymiarowy określany na zapytanie, a nie w sztywnej tabeli DN.

Oba modele dostępne są w wykonaniu kołnierzowym, przy temperaturze roboczej do 600°C i klasie szczelności III wg FCI 70-2. Korpus wykonywany jest ze stali węglowej, Corten, AISI 304 lub AISI 316, w zależności od agresywności medium i temperatury pracy.

Produkowane przez AMMtech. Stosowane przede wszystkim w układach kogeneracyjnych (CHP) — do kierowania spalin z silnika lub turbiny gazowej na wymiennik ciepła (odzysk energii) lub bezpośrednio do komina, np. w trybie awaryjnym lub przy braku zapotrzebowania na ciepło, oraz w kotłach odzysknicowych (HRSG), gdzie zabezpieczają kocioł przed przegrzaniem poprzez skierowanie spalin do komina obejściowego. Dodatkowo w elektrociepłowniach, spalarniach odpadów oraz hutnictwie i stalowniach.

Więcej o doborze przepustnic i armatury do spalin w poradniku o przepustnicach i żaluzjach do spalin, gdzie opisujemy też różnicę między dywerterami a innymi konstrukcjami do dużych przekrojów kanałowych.
