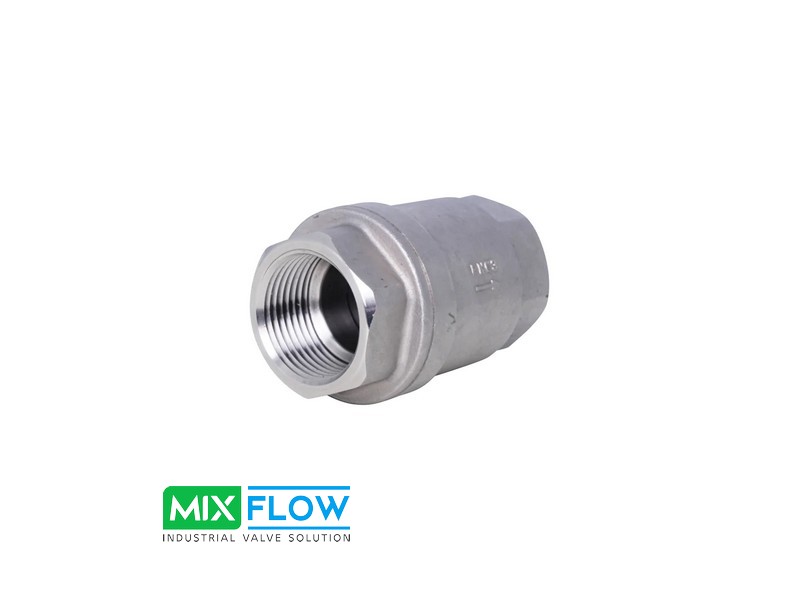

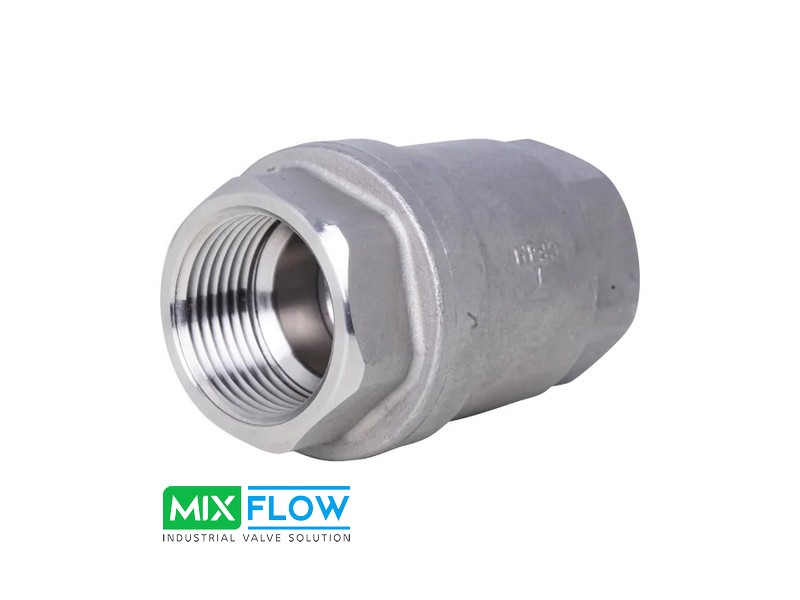

Zawór zwrotny płytkowy CVT91 / CVT92, nierdzewny, gwint BSP
OPIS
Zawory zwrotne płytkowe CVT91 i CVT92 przeznaczone są do instalacji przemysłowych i procesowych, w tym instalacji hydraulicznych, chemicznych i wodnych oraz układów wysokiego ciśnienia. Zawory posiadają korpus i klapę ze stali nierdzewnej EN 1.4408 oraz przyłącze gwintowane BSP. Seria CVT91 dostępna jest w zakresie średnic 1/4″–4″ (DN8–DN100) z uszczelnieniem metal-metal, natomiast CVT92 w zakresie 1/4″–2″ (DN8–DN50) z uszczelnieniem FKM. Maksymalne ciśnienie robocze wynosi 63 bar.
Zapytania ofertowe
+48 58 676 55 39 |
Wyślij zapytanie
+48 58 676 55 39
Parametry
| Konstrukcja: | Płytkowy, ze sprężyną dociskową | Korpus: | Stal nierdzewna EN 1.4408 |
| Budowa | dwu częściowy, skręcany | Dysk: | Stal nierdzewna EN 1.4408 |
| Zakres średnic: | seria CVT91: 1/4"–4" (DN8–DN100) seria CVT92: 1/4"–2" (DN8–DN50) | Uszczelnienie: | seria CVT91: metal - metal seria CVT92: FKM |
| Przyłącze | Gwint BSP | ||
| Zakres ciśnienia: | seria CVT91: do 63 bar (para 10 bar) seria CVT92: do 63 bar | Montaż: | Dowolny |
| Temperatura robocza: | od -20°C do +180°C | Certyfikaty: | PED 2014/68/UE (gr.2), API 598, Atex (opcjonalnie) |
| Konstrukcja: | Płytkowy, ze sprężyną dociskową |
| Budowa | dwu częściowy, skręcany |
| Zakres średnic: | seria CVT91: 1/4"–4" (DN8–DN100) seria CVT92: 1/4"–2" (DN8–DN50) |
| Przyłącze | Gwint BSP |
| Zakres ciśnienia: | seria CVT91: do 63 bar (para 10 bar) seria CVT92: do 63 bar |
| Temperatura robocza: | od -20°C do +180°C |
| Korpus: | Stal nierdzewna EN 1.4408 |
| Dysk: | Stal nierdzewna EN 1.4408 |
| Uszczelnienie: | seria CVT91: metal - metal seria CVT92: FKM |
| Montaż: | Dowolny |
| Certyfikaty: | PED 2014/68/UE (gr.2), API 598, Atex (opcjonalnie) |
Zastosowania
Instalacje wodne, woda technologiczna, woda chłodząca, glikole
Para i kondensat
Instalacje olejowe, oleje hydrauliczne
Instalacje wysokotemperaturowe, zakres pracy od -20°C do +180°C
Przemysł morski i stoczniowy
Instalacje chemiczne, media agresywne, chemia
Strefy zagrożenia wybuchem
Zastosowanie
szczególne
Polecamy nasze opracowania w zakresie wyboru właściwego zaworu:
Karta katalogowa CVT91 (metal) [eng]
