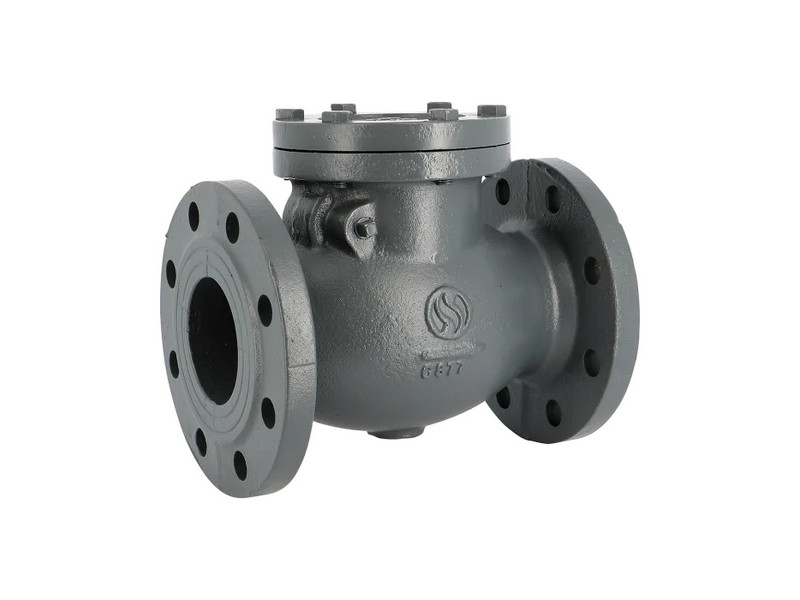

Zawór zwrotny klapowy CSF, kołnierz PN16, żeliwny
OPIS
Zawór zwrotny klapowy CSF z przyłączem kołnierzowym i żeliwnym korpusem, przeznaczony jest do zabezpieczenia instalacji przed przepływem medium w kierunku przeciwnym do wymaganego. Znajduje zastosowanie przede wszystkim w instalacjach wodnych, wodzie technologicznej, układach HVAC oraz wybranych instalacjach przemysłowych i procesowych. Zawór dostępny jest w dwóch wariantach uszczelnienia: metal–metal (CSF60) oraz EPDM (CSF62), co pozwala dobrać wykonanie do rodzaju medium i warunków pracy. Występuje w zakresie średnic od DN40 do DN300. Montaż możliwy jest na rurociągu poziomym lub pionowym z przepływem medium ku górze.
Zapytania ofertowe
+48 58 676 55 39 |
Wyślij zapytanie
+48 58 676 55 39
Parametry
| Konstrukcja: | Klapowe bez sprężyny dociskowej | Korpus: | Cast iron EN GJL-250 |
| Budowa | FTF DIN3202-1 F6 | Dysk: | Cast iron EN GJL-250 |
| Zakres średnic: | DN40 - DN300 | Uszczelnienie: | Seria CSF60: metal-metal Seria CSF62: EPDM |
| Przyłącze | Kołnierz PN16, RF | ||
| Zakres ciśnienia: | 16 bar | Montaż: | Seria CSF60: metal-metal Seria CSF62: EPDM |
| Temperatura robocza: | Seria CSF60: od -10°C do +120°C Seria CSF62: od -10°C do +80°C | Certyfikaty: | PED 2014/68/UE (Produkty wyłączone zgodnie z art. 4 ust. 3) |
| Konstrukcja: | Klapowe bez sprężyny dociskowej |
| Budowa | FTF DIN3202-1 F6 |
| Zakres średnic: | DN40 - DN300 |
| Przyłącze | Kołnierz PN16, RF |
| Zakres ciśnienia: | 16 bar |
| Temperatura robocza: | Seria CSF60: od -10°C do +120°C Seria CSF62: od -10°C do +80°C |
| Korpus: | Cast iron EN GJL-250 |
| Klapa: | Cast iron EN GJL-250 |
| Uszczelnienie: | Seria CSF60: metal-metal Seria CSF62: EPDM |
| Montaż: | Poziomy lub pionowy (przepływ do góry) |
| Certyfikaty: | PED 2014/68/UE (Produkty wyłączone zgodnie z art. 4 ust. 3) |
Zastosowania
Instalacje wodne, woda technologiczna, glikole
HVAC, instalacje grzewcze i chłodnicze
Instalacje procesowe w przemyśle
Medium zgodnie z PED gr. 2
Zastosowanie
szczególne
Polecamy nasze opracowania w zakresie wyboru właściwego zaworu:
Karta katalogowa CSF60 (metal-metal) [eng]
